svg 进阶

svg 应用场景

绘制 icon
绘制动画

svg viewport 和 viewBox

viewport 是 svg 图像的可见区域
viewBox 是用于在画布上绘制 svg 图形的坐标系统

<svg width="500" height="200" viewBox="0 0 50 20" style="border: 1px solid #000000">
  <rect x="20" y="10" width="10" height="5" style="stroke: #000000; fill:none;"/>
</svg>

1
2
3

上述案例中 viewBox 坐标系中 1 = 10px，上述代码相当于：

<svg width="500" height="200" style="border: 1px solid #000000">
  <rect x="200" y="100" width="100" height="50" stroke-width="10" style="stroke: #000000; fill:none;"/>
</svg>

1
2
3

preserveAspectRatio 用于当 viewport 和 viewBox 宽高比不相同时，指定这个坐标系在viewport 中是否完全可见，同时也可以指定它在viewport 坐标系统中的位置

preserveAspectRatio 是一个较难理解的概念，它相当于在 viewport 内部绘制了一个虚拟内框，它的默认值为：xMidYMid meet

<svg width="500" height="200" viewBox="0 0 200 200" style="border: 1px solid #000000" preserveAspectRatio="xMidYMid meet">
  <rect x="100" y="100" width="100" height="50" stroke-width="10" style="stroke: #000000; fill:none;"/>
</svg>

1
2
3

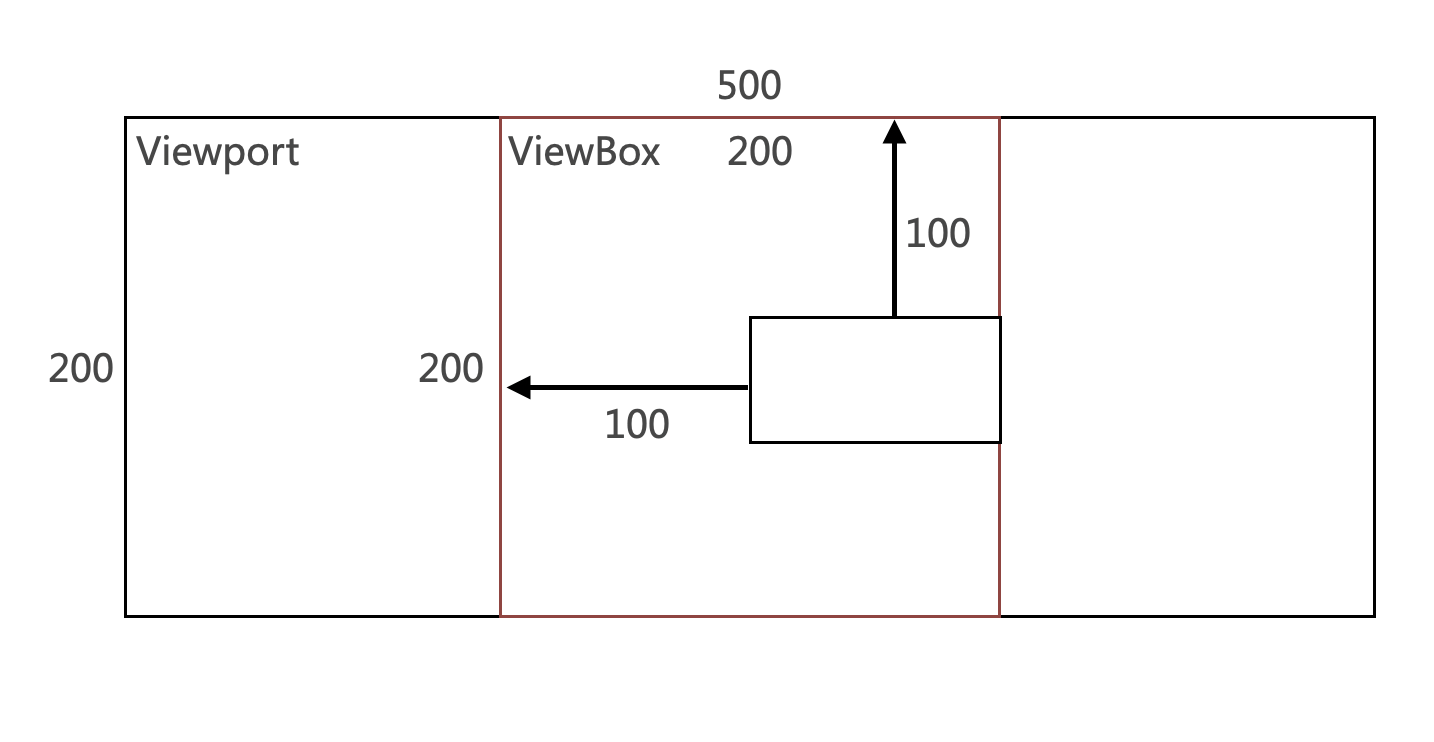

上述配置的原理如下图： svg_viewbox

<svg width="500" height="200" viewBox="0 0 200 200" style="border: 1px solid #000000" preserveAspectRatio="xMaxYMin meet">
  <rect x="100" y="100" width="100" height="50" stroke-width="10" style="stroke: #000000; fill:none;"/>
</svg>

1
2
3

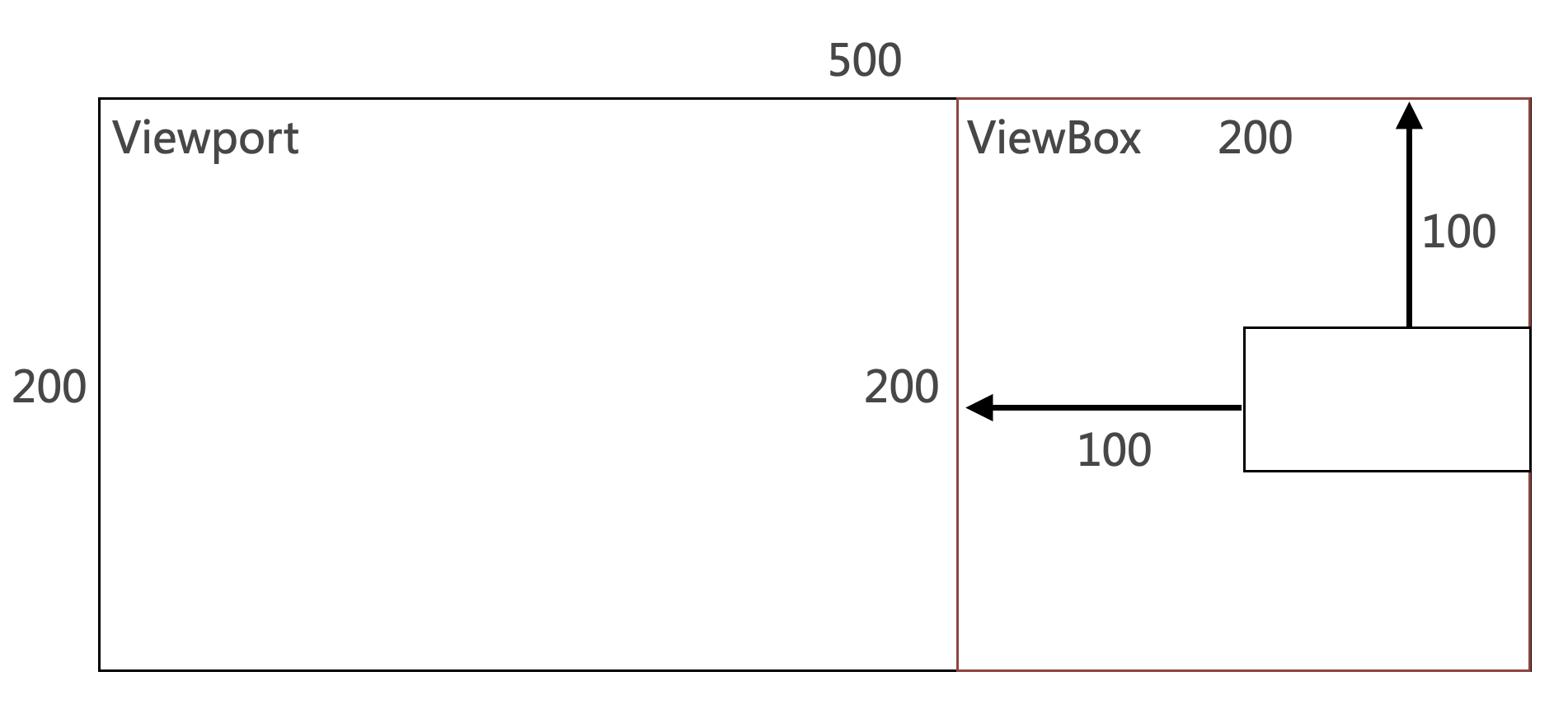

上述配置的原理如下图： svg_viewbox

preserveAspectRatio 第二个参数如下：

meet: 保持宽高比并将viewBox缩放为适合viewport的大小

meet 模式下，svg 将优先采纳压缩比较小的作为最终压缩比，meet 是默认参数

slice: 保持宽高比并将所有不在viewport中的viewBox剪裁掉

<svg width="500" height="200" viewBox="0 0 200 200" style="border: 1px solid #000000" preserveAspectRatio="xMidYMax slice">
  <rect x="100" y="100" width="100" height="50" stroke-width="10" style="stroke: #000000; fill:none;"/>
</svg>

1
2
3

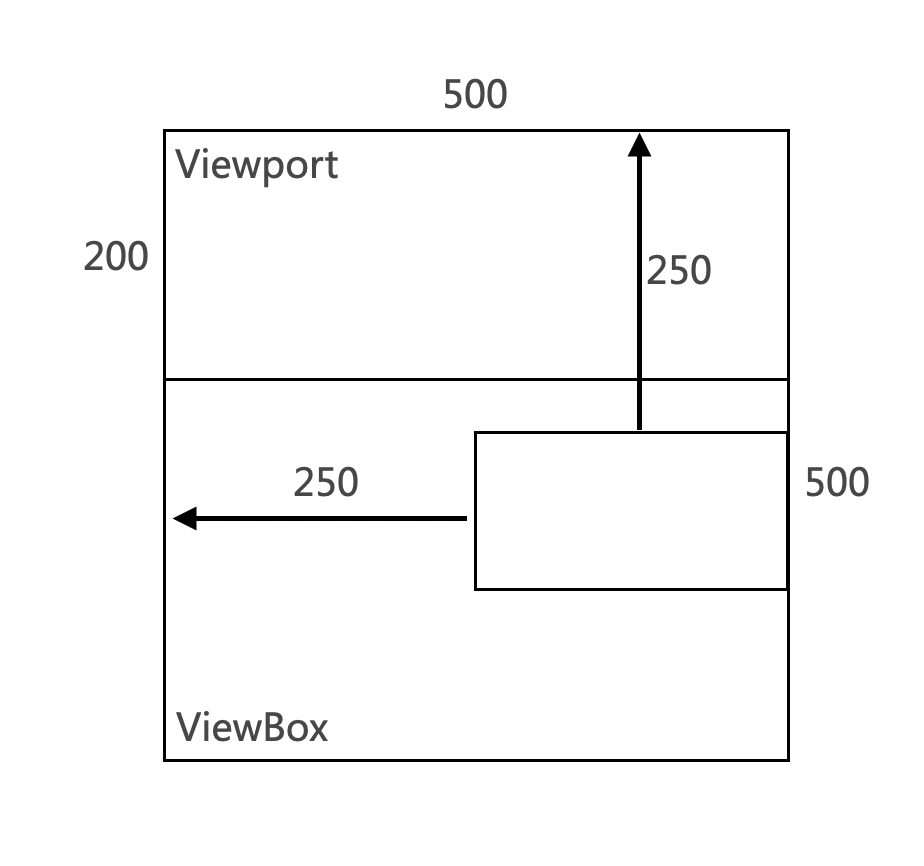

上述代码原理如下图： svg_viewbox

<svg width="500" height="200" viewBox="0 0 200 200" style="border: 1px solid #000000" preserveAspectRatio="xMaxYMin slice">
  <rect x="100" y="100" width="100" height="50" stroke-width="10" style="stroke: #000000; fill:none;"/>
</svg>

1
2
3

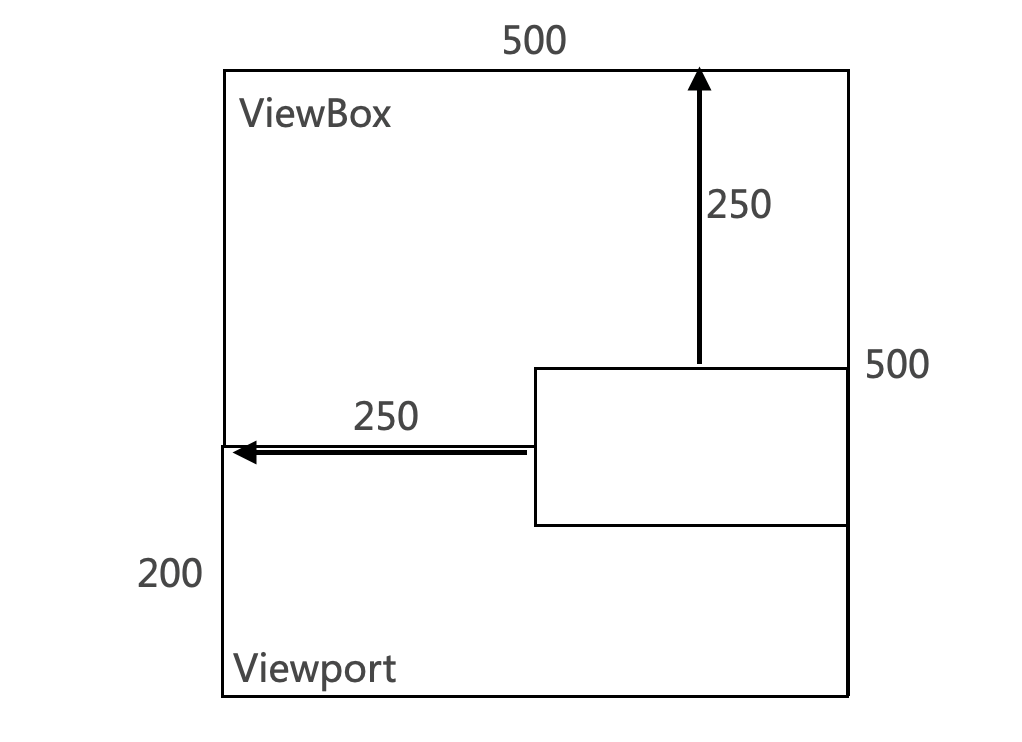

上述代码原理如下图： svg_viewbox

slice 模式下，svg 将优先采纳压缩比较大的作为最终压缩比

none: 不保存宽高比。缩放图像适合整个viewbox，可能会发生图像变形

none 模式下，svg 将分别计算 x 和 y 轴的压缩比

<svg width="500" height="200" viewBox="0 0 200 200" style="border: 1px solid #000000" preserveAspectRatio="none">
  <rect x="100" y="100" width="100" height="50" stroke-width="10" style="stroke: #000000; fill:none;"/>
</svg>

1
2
3

svg 组件库

defs 标签
g 标签

<g id="arrow">
  <polyline points="30 20, 70 50, 30 80" fill="transparent" stroke="currentColor" stroke-width="3"></polyline>
</g>

1
2
3

use 标签

<svg :style="{color:'red'}">
  <use href="#filledArrow"></use>
</svg>

1
2
3

symbol symbol 与 g 标签类似，但 symbol 可以拥有一个独立的 viewBox

<svg width="0" height="0">
  <symbol id="cross" viewBox="0 0 100 100">
    <line x1="50" y1="10" x2="50" y2="90" stroke-width="8" stroke="currentColor"></line>
    <line x1="10" y1="50" x2="90" y2="50" stroke-width="8" stroke="currentColor"></line>
  </symbol>
</svg>

1
2
3
4
5
6

使用 iconfont 的正确姿势

集成 svg 图标

找到合适的 svg 图标
下载图标
将 svg 代码集成到组件库
在 vue 项目中使用组件

创建 iconfont 项目

创建 iconfont 项目
上传 svg 图标
生成 js 库

官方帮助文档：查看，推荐使用 symbol 方式

创建 svg 组件

外部引用 symbol 链接
接收 icon name
icon 外层样式封装
